ما هو تراكب في MEMS؟

في تصنيع MEMS (الأنظمة الكهروميكانيكية الدقيقة) ، فإن عملية الطباعة الحجرية هي الخطوة المركزية في تحديد ما إذا كان يمكن طباعة النمط في التصميم بدقة على دقة آلة الطباعة الحجرية في أنماط التصميم المختلط. الدقة بين أنماط الدائرة التي شكلتها عمليتي الطباعة الحجرية قبل وبعد عملية تصنيع الرقاقة .

0040-02544 الجزء العلوي من الجسم ، DPS Metal

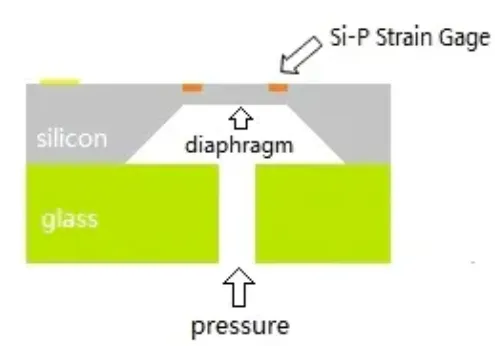

عندما يتعلق الأمر بأجهزة MEMS ، تكون دقة التراكب أمرًا بالغ الأهمية . أخذ رقاقة الضغط كمثال ، فمن الضروري تنفيذ تراكب في المقدمة والخلف ، والمواءمة الدقيقة هي الأساس لضمان التأثير على الموضع النسبي الصحيح للضغط ‘chip -chip chip‘ chip ‘ في شريحة الجيروسكوب ، تحدد دقة التراكب علاقة الوضع النسبي بين بنية الاهتزاز الميكانيكي الميكانيكي والكشف عن القطب ، وإذا كان هناك خطأ كبير ، فسيتم تقليل حساسية واستقرار الجيروسكوب بشكل كبير ، ولا يمكن أن يوفر بيانات قياس زاوية موثوقة للتطبيقات مثل التنقل الداخلي .



يتم اشتقاق أخطاء التراكب من أخطاء محاذاة الطباعة الحجرية ، والتي تتطلب من آلة الطباعة الحجرية محاذاة علامات المحاذاة للطبقة السابقة عند التعرض ، ولكنها قد تؤدي إلى انحرافات طفيفة بسبب الأخطاء في النظام البصري . على سبيل المثال ، فإن حدود الدقة المصنعة للتصنيع والتعبئة والدموع قد تسبب ذلك في وضع عدم التصنيف ، مما يجعلها لا تزيد من الدقة التصنيع. يتزامن مع الطبقة السابقة .



بالإضافة إلى أخطاء محاذاة الطباعة الحجرية ، يمكن أن تسبب أخطاء عملية MEMS أيضًا تراكبات . عندما يتم إيداع Sio₂ أو si₃n₄ أو الطبقات المعدنية ، فإن إجهاد المادة يمكن أن يسبب تشوهًا محليًا للرسالة التي تتمثل في الصدفة أو المتماسكات التي تتمثل في الإجهاد. مشوه ، مما تسبب في انحراف طبقة الطباعة الحجرية اللاحقة في المحاذاة ونقل النمط . عمليات درجة الحرارة العالية (e . g . ، يمكن أن يسبب الأكسدة أو الصلصة) أن تتضخم أو تشويشًا. الرقاقة ، مما أدى إلى تشوه . يمكن أن يؤثر هذا التشوه على دقة محاذاة طبقات الطباعة الحجرية اللاحقة ، مما يؤدي إلى اختلال النمط .

715-028405-001 الإسكان ، غرفة رد الفعل السفلى

توضيح لتأثير warpage على التراكب في عملية MEMS

كيفية التحكم في خطأ التراكب وتحسينه؟ في عملية IC ، يتمثل تصحيح القرب البصري (OPC) في استخدام طريقة حساب لتصحيح النمط على الشبكية بحيث يفي النمط المسقط على مقاوم الضوء متطلبات التصميم قدر الإمكان ، وذلك للتحكم المستخدمة . في عملية MEMS ، يتم تحسين دقة التراكب بشكل أساسي عن طريق آلات الطباعة الحجرية عالية الدقة . على مستوى العملية ، يمكن للاختيار المواد ذات المعاملات الحرارية المماثلة أن تقلل بشكل فعال من خلع الطبقة المسببة للبلاط ، على سبيل المثال ، يتطابق لتقليل الإجهاد الداخلي الناجم عن الاختلاف في التوسع الحراري للمادة ، مما يقلل من درجة تشوه الويفر وتحسين دقة التراكب .
